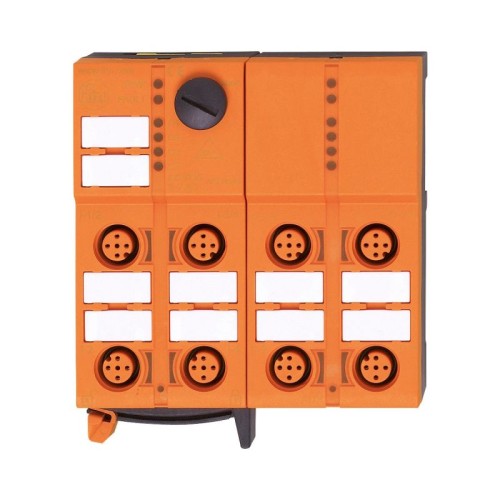

Name: AS-i ClassicLine модуль с технологией быстрого монтажа AC5292 AC5292
Brand: IFM Electronic
Price: 9999999.01 BYN
Availability: InStock

AS-i ClassicLine модуль с технологией быстрого монтажа AC5292 AC5292

Производитель:

IFM Electronic

Код товара:

AC5292

Артикул:

ClassicLine 4DI-Y AUX 3DO-Y

Цена

Цена по запросу

Под заказ

Заказать звонок

Подберем датчик по фото за 15 мин!

Заполните форму и наши специалисты в течении 15 минут подберут для Вас подходящий элемент или его аналог!

Ключевые особенности:
Простая установка и подключение без инструментов благодаря технологии быстрого монтажа Три свободно выбираемых направления плоского кабеля Хорошо видимые мощные светодиоды для отображения работы, коммутационного состояния и ошибок Высокая степень защиты для соответствия требованиям сложных условий эксплуатации Прочные разъемы М12 для подключения датчиков и актуаторов>

Электронные данные

Рабочее напряжение [V]

26,531,6 DC, (supply >

Общее потребление тока из AS-i [mA]

Макс. общая токовая нагрузка [A]

Встроенный Watchdog

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4, Количество цифровых выходов: 3

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

Питание выходов датчика

AUX

Напряжение питания [V]

2030, (через плоский кабель)

Макс. суммарный ток нагрузки входов [mA]

1000

Входной ток High [mA]

610

Входной ток Low [mA]

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Выходы

Количество цифровых выходов

Цепь

PNP

Диапазон напряжения DC [V]

2030, (по PELV, через плоский кабель)

Макс. допустимая токовая нагрузка на каждый выход [mA]

1000, (категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1))

Защита от короткого замыкания

да

Гальваническая развязка

да

Условия эксплуатации

Температура окружающей среды [°C]

-2570

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 50295
IEC 61000-6-2

MTTF [годы]

166

AS-i классификация

AS-i версия

2.11, 3.0

Адресация AS-i

разъем для адресации

Расширенный режим адресации

да

AS-i профиль

S-7.A.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.E

AS-i сертификат в стадии подготовки

да

Биты данных

Бит данных	D0	D1	D2	D3
Вход	1	2	3	4
Разъём	I-1/2	I-1/2 I-2	I-3/4	I-3/4 I-4
Контакт	4	2 4	4	2 4
Выход	1	2	3	4
Разъём	O-1/2	O-1/2 O2	O-3
Контакт	4	2 4	4

Биты параметров

Бит параметра	Наименование
P0	не используется
P1	индикация периферийной ошибки	: 1	активирован	* / 0	отключен
P2	не используется
P3	не используется

Механические данные

Вес [g]

289,5

Способ монтажа

Прямое подключение к плоскому AS-i кабелю

Материал

PA (полиамид), Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие

Дисплеи / Элементы управления

Дисплей

режим работы	светодиод, зелёный Напряжение AUX > 7 V
ошибки	светодиод, красный AUX 15 V ± 2 V
Функция	светодиод, жёлтый

Принадлежности

Комплект поставки

нижняя часть

Принадлежности (необязательные)

Защитный колпачок: M12, E73004

Примечания

Упаковочная величина

1 шт.

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: , возможны три направления

электрическое подключениеВходы

Соединение
