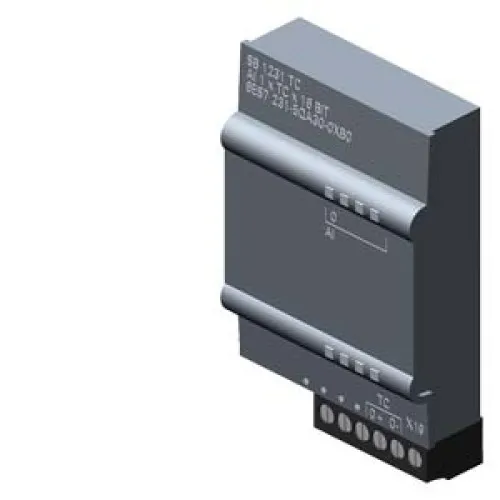

Плата измерения температуры Siemens SIMATIC S7-1200 SB 1231TC 6ES7231-5QA30-0XB0

SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ТЕРМОПАРЫ SB 1231 TC, 1 АНАЛОГОВЫЙ ВХОД (ТЕРМОПАРА), 1-КАНАЛЬНАЯ, ТЕРМОПАРЫ J ИЛИ K

Сигнальная плата SB 1231 TC предназначена для измерения температуры с помощью термопары или подключения к контроллеру одного аналогового датчика ±80 мВ.

Особенности:

• Оптимальная адаптация:
  адаптация контроллера к решению более сложных задач автоматизации.
• Непосредственное подключение датчика:
  один вход для непосредственного подключения термопары или датчика напряжения, разрешение 16 бит.
• Гибкость:
  гибкое и простое изменение аппаратной конфигурации контроллера и его программы.
• Сокращение монтажных объемов:
  Установка сигнальной платы не изменяет установочных размеров центрального процессора.

Сигнальная плата устанавливается на центральный процессор S7-1200.

• Установка:
  Сигнальная плата устанавливается в специальный отсек на фронтальной панели центрального процессора и подключается к контроллеру через соединитель на тыльной стороне платы.
• Установочные размеры центрального процессора не изменяются.
• Наличие съемного терминального блока для подключения внешних цепей. Замена сигнальной платы без демонтажа линии подключения датчика.

Функции

• Несколько пределов измерений:
  Измерение температуры с помощью термопар типов J или K, измерение сигналов напряжения ±80 мВ.
• Компенсация холодным спаем:
  Существенно снижает погрешности измерения температуры. При измерении аналоговых сигналов ±80 мВ цепь компенсации автоматически деактивируется.
• Единицы измерения температуры:
  Измерение температуры может выполняться в °C или °F.
