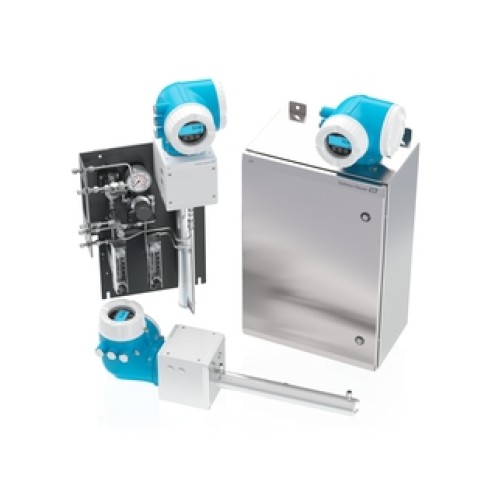

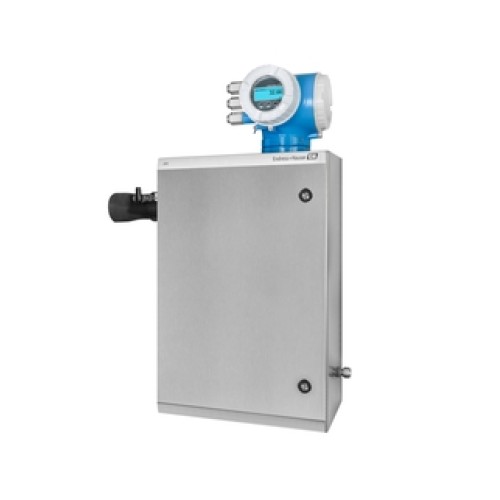

J22 TDLAS gas analyzer

Безопасность изделия

CERCMFCCCRN

Диапазон рабочего давления

Давление на входе: 140–310 кПа (20–45 фнт./кв. дюйм изб.)Пробоотборная ячейка: 800–1200 мбар абс. или 800–1700 мбар абс. (опционально)

Диапазон температуры окружающей среды

-20–60 °C (-4–140 °F)

Диапазоны анализа и измерения

H2O (вода):0–50 ppm об. (минимум)0–6000 ppm об. (максимум)

Измеряемые переменные

КонцентрацияТочка росыДавление в ячейкеТемпература в ячейке

Каналы

1

Материалы изготовления корпуса

Электроника: алюминий без содержания медиКорпус пробоотборной системы: нержавеющая сталь 304 или 316Панель пробоотборной системы: анодированный алюминий

Предназначение изделия

Лучший в своем роде газоанализатор влажности (H2O), который отличается исключительной надежностью и специально разработан для газовой промышленности. Датчик измеряет параметры газа по методу диодно-лазерной абсорбционной спектроскопии (ДЛАС), определяя состав газового потока без физического контакта с потоком. Технология Heartbeat обеспечивает стабильную технологическую безопасность и соответствие стандартам.

Принцип измерения

ДЛАС

Сертификаты для использования во взрывоопасных зонах

ATEX / IECEx /UKEx Zone 1PESO / KTL / CML Zone 1INMETRO Zone 1CSA Class I, Division 1CSA Class I, Zone 1

Смачиваемые материалы анализатора

Нержавеющая сталь 316LУплотнительные кольца из материала FKMСтекло

Степень защиты

IP66, тип 4X

Тип связи

Служебный интерфейс с веб-сервером: Ethernet RJ45Вход/выход 1: Modbus RS485 или Modbus TCPI/O2 и 3: релейный выход ИЛИ универсальный вход/выход (UIO); вход/выход UIO можно настроить как аналоговый выход (4–20 мА) или цифровой выход/выход сигнала состояния

Электропитание

Без подогревателя: 24 В пост. тока ±20% или 100–240 В перем. тока ±10%, 50/60 Гц, 10 ВтС опциональным подогревателем: 100–240 В перем. тока ±10%, 50/60 Гц, 80 Вт
