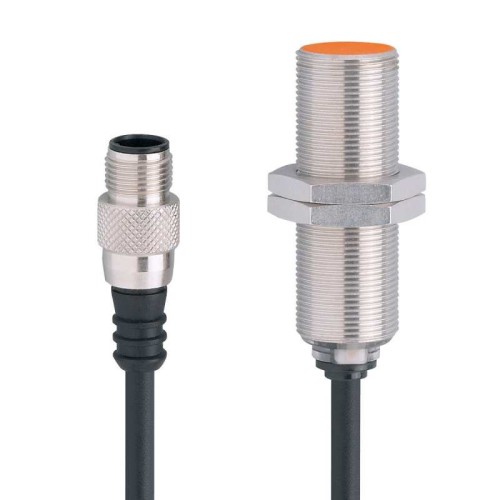

Индуктивный датчик IG9984 IG9984

Ключевые особенности:
Программируемая функция выходного сигнала нормально открытый/ нормально закрытый Двухпроводная технология Прочный металлический корпус для применения в тяжелых условиях эксплуатации Большой диапазон рабочей температуры и рабочего напряжения Высокая частота переключения

Характеристики
Электрическое исполнение	PNP/NPN
Функция выходного сигнала	NO
Диапазон срабатывания [mm]	5
Корпус	Резьбовой корпус

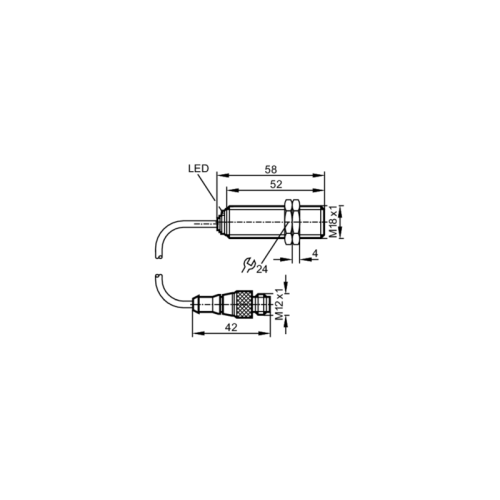

Размеры [mm]	M18 x 1 / L = 58
Приложение
Особенности	Пригодность для кабельной цепи
Электронные данные
Рабочее напряжение [V]	1055 DC
Класс защиты	II
Защита от переполюсовки	да
Выходы
Электрическое исполнение	PNP/NPN
Функция выходного сигнала	NO
Макс. падение напряжения коммутационного выхода DC [V]	4,6
Минимальная нагрузка по току [mA]	2
Макс. ток утечки [mA]	0,6
Постоянный ток нагрузки коммутационного выхода DC [mA]	400
Частота переключения DC [Hz]	700
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон контроля
Диапазон срабатывания [mm]	5
Реальное расстояние срабатывания Sr [mm]	5 ± 10 %
Рабочее расстояние срабатывания [mm]	04,05
Точность/ погрешность
Поправочный коэффициент	сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]	315
Смещение точки переключения [% от Sr]	-1010
Условия эксплуатации
Температура окружающей среды [°C]	-2580
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 60947-5-2
MTTF [годы]	1745
Механические данные
Вес [g]	95,4
Корпус	Резьбовой корпус
Монтаж	установка заподлицо
Размеры [mm]	M18 x 1 / L = 58
Обозначение резьбы	M18 x 1
Материал	латунь никелированн., PBT (полибутилентерефталат)
Пригодность для кабельной цепи	да
Пригодность для кабельной цепи	Радиус изгиба в случае движения кабеля мин. 10 x диаметр кабеля Циклы изгиба > 5 Mio.
Дисплеи / Элементы управления
Дисплей	Состояние выхода 1 x светодиод, жёлтый
Принадлежности
Комплект поставки	крепежные гайки: 2
Примечания
Упаковочная величина	1 шт.
электрическое подключениеразъем
Соединение	Кабель: 0,8 m, PUR (полиуретан)
Соединение	Разъем: 1 x M12
