Официальный сайт компании "АквилаКит".Поставки ifm electronic, DATALOGIC, JEKSON VISION и мн.др.

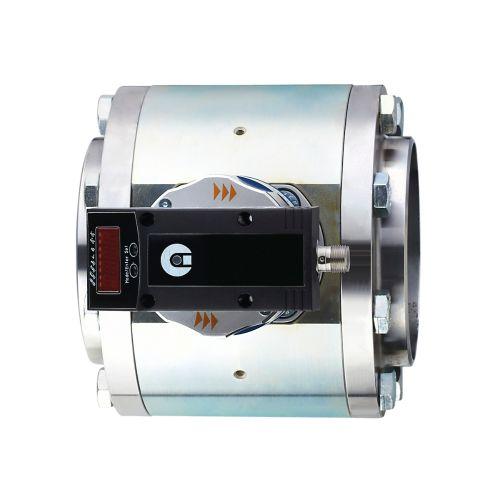

SDG102 - SDG4"/METRIS PB DN100 LM
  • SDG102 - SDG4"/METRIS PB DN100 LM, фото 2
  • SDG102 - SDG4"/METRIS PB DN100 LM, фото 3

SDG102 - SDG4"/METRIS PB DN100 LM

Цену уточняйте

  • Под заказ
  • Только оптом
  • Код: SDG102
clockОтправка с 11 января 2025
+375447222160
  • +375 (29) 661-40-00
    Управляющий
  • +375 (29) 661-40-09
    Заместитель управляющего
  • +375 (17) 241-00-05
  • +375 (17) 241-00-06

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
SDG102 - SDG4"/METRIS PB DN100 LM
SDG102 - SDG4"/METRIS PB DN100 LM
Цену уточняйте
Под заказ
+375447222160
  • +375 (29) 661-40-00
    Управляющий
  • +375 (29) 661-40-09
    Заместитель управляющего
  • +375 (17) 241-00-05
  • +375 (17) 241-00-06
Описание
Характеристики
Информация для заказа
  • Точное измерение потока и потребления
  • Высокая точность, хорошая повторяемость и динамика измерений
  • Для измерения сжатого воздуха в промышленности
  • С коммутационным, аналоговым и импульсным выходом
  • Хорошо видимый 4-значный светодиодный дисплей

Technische Details
Приложение
Применение Суммирующая функция
Среда Сжатый воздух
Примечание к среде
качество воздуха ISO 8573-1
класс 141
класс 344
Температура измеряемой среды [°C] 0...60
Предел прочности по давлению [bar] 16
Электронные данные
Рабочее напряжение [V] 19...30 DC
Потребление тока [mA] < 100
Класс защиты III
Защита от переполюсовки да
Время задержки включения питания [s] 0,5
Входы/выходы
Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов 2
Выходной сигнал коммутационный сигнал; аналоговый сигнал; импульсный сигнал; (конфигурируемый)
Электрическое исполнение PNP
Количество цифровых выходов 2
Функция выходного сигнала нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V] 2
Постоянный ток нагрузки коммутационного выхода DC [mA] 250; (на каждый выход)
Количество аналоговых выходов 1
Аналоговый выход по току [mA] 4...20; (масштабируемый)
Наиб.нагрузка [Ω] 500
Импульсный выход Расходомер
Защита от короткого замыкания да
Тип защиты от короткого замыкания тактовый
Защита от перегрузок по току да
Диапазон измерения/настройки
Диапазон измерения [m³/h] 15...4400
Диапазон индикации [m³/h] 0...5320
Контроль моментального расхода
Значение импульса 10 Nm³
Длина импульса [s] 0,1
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения) ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (класс 141 / ; класс 344)
Время реакции
Контроль скорости потока
Время отклика [s] 0
Условия эксплуатации
Температура окружающей среды [°C] 0...60
Температура хранения [°C] -20...85
Макс. допустимая относительная влажность воздуха [%] 90
Степень защиты IP 65
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 ВЧ проводимость 10 V
Вибропрочность
DIN IEC 68-2-6 5 г (55...2000 Hz)
MTTF [годы] 214
Механические данные
Вес [g] 14890
материал PBT-GF20; PC; PC; нерж. сталь (1.4301/304); FKM; Трубная секция: сталь гальванизированный
Материалы корпуса в контакте с изм. средой нерж. сталь (1.4401 / 316); нерж. сталь (1.4301/304); керамика стекло обработанное; PEEK; полиэстер; FKM; алюминий анодное оксидирование; сталь гальванизированный
Подключение к процессу фланец DN100
Примечания
Примечания
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.
Для получения информации об установке и работе, пожалуйста, посмотрите инструкции.
Упаковочная величина 1 шт.
электрическое подключение
Соединение Разъем: 1 x M12
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SDG102-00 — 26.01.2010 —
Пользовательские характеристики
at_ausschreibungstext-kopfzeileДатчик учета расхода сжатого воздуха; Рабочее напряжение 19...30 DC V; PNP; M12 Разъем; Суммирующая функция
Аналоговый выход по току4...20; (масштабируемый) mA
Брендifm electronic gmbh или эквивалент
Выходной сигналкоммутационный сигнал; аналоговый сигнал; импульсный сигнал; (конфигурируемый)
Диапазон измерения15...4400 m³/h
Класс защитыIII
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4401 / 316); нерж. сталь (1.4301/304); керамика стекло обработанное; PEEK; полиэстер; FKM; алюминий анодное оксидирование; сталь гальванизированный
Обозначение продукцииДатчик учета расхода сжатого воздуха
Общее количество выходов2
Подключение к процессуфланец DN100
Предел прочности по давлению16 bar
ПрименениеСуммирующая функция
Рабочее напряжение DC19...30 V
СоединениеM12 Разъем
Степень защитыIP 65
Температура измеряемой среды0...60 °C
Температура окружающей среды0...60 °C
ТипSDG102
Тип напряженияDC
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый); аналоговый
Электрическое исполнениеPNP
материалPBT-GF20; PC; PC; нерж. сталь (1.4301/304); FKM; Трубная секция: сталь гальванизированный
