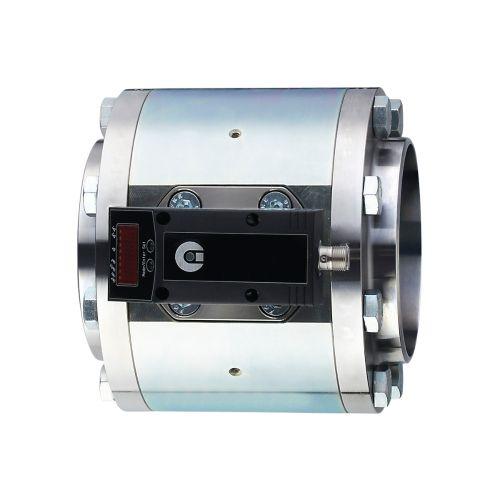

SDG150 - SDG6"/METRIS PB DN150
Цену уточняйте
Под заказОписание
Характеристики
Информация для заказа
- Точное измерение потока и потребления
- Высокая точность, хорошая повторяемость и динамика измерений
- Для измерения сжатого воздуха в промышленности
- С коммутационным, аналоговым и импульсным выходом
- Хорошо видимый 4-значный светодиодный дисплей
| Приложение | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Применение | Суммирующая функция | ||||||||
| Среда | Сжатый воздух | ||||||||
| Примечание к среде |
| ||||||||
| Температура измеряемой среды [°C] | 0...60 | ||||||||
| Предел прочности по давлению [bar] | 16 | ||||||||
| Электронные данные | |||||||||
| Рабочее напряжение [V] | 19...30 DC | ||||||||
| Потребление тока [mA] | < 100 | ||||||||
| Класс защиты | III | ||||||||
| Защита от переполюсовки | да | ||||||||
| Время задержки включения питания [s] | 0,5 | ||||||||
| Входы/выходы | |||||||||
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 | ||||||||
| Выходы | |||||||||
| Общее количество выходов | 2 | ||||||||
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; (конфигурируемый) | ||||||||
| Электрическое исполнение | PNP | ||||||||
| Количество цифровых выходов | 2 | ||||||||
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) | ||||||||
| Макс. падение напряжения коммутационного выхода DC [V] | 2 | ||||||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250; (на каждый выход) | ||||||||
| Количество аналоговых выходов | 1 | ||||||||
| Аналоговый выход по току [mA] | 4...20; (масштабируемый) | ||||||||
| Наиб.нагрузка [Ω] | 500 | ||||||||
| Импульсный выход | Расходомер | ||||||||
| Защита от короткого замыкания | да | ||||||||
| Тип защиты от короткого замыкания | тактовый | ||||||||
| Защита от перегрузок по току | да | ||||||||
| Диапазон измерения/настройки | |||||||||
| Диапазон измерения [m³/h] | 33...10000 | ||||||||
| Диапазон индикации [m³/h] | 0...12000 | ||||||||
| Контроль моментального расхода | |||||||||
| Значение импульса | 10 Nm³ | ||||||||
| Длина импульса [s] | 0,1 | ||||||||
| Точность/ погрешность | |||||||||
| Контроль скорости потока | |||||||||
| Точность (в диапазоне измерения) | ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (класс 141 / ; класс 344) | ||||||||
| Время реакции | |||||||||
| Контроль скорости потока | |||||||||
| Время отклика [s] | 0 | ||||||||
| Условия эксплуатации | |||||||||
| Температура окружающей среды [°C] | 0...60 | ||||||||
| Температура хранения [°C] | -20...85 | ||||||||
| Макс. допустимая относительная влажность воздуха [%] | 90 | ||||||||
| Степень защиты | IP 65 | ||||||||
| Испытания / одобрения | |||||||||
| ЭMC |
| ||||||||
| Вибропрочность |
| ||||||||
| MTTF [годы] | 214 | ||||||||
| Механические данные | |||||||||
| Вес [g] | 27360 | ||||||||
| материал | PBT-GF20; PC; PC; нерж. сталь (1.4301/304); FKM; Трубная секция: сталь гальванизированный | ||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4401 / 316); нерж. сталь (1.4301/304); керамика стекло обработанное; PEEK; полиэстер; FKM; алюминий анодное оксидирование; сталь гальванизированный | ||||||||
| Подключение к процессу | фланец DN150 | ||||||||
| Примечания | |||||||||
| Примечания |
| ||||||||
| Упаковочная величина | 1 шт. | ||||||||
| электрическое подключение | |||||||||
| Соединение | Разъем: 1 x M12 | ||||||||
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SDG150-00 — 18.01.2010 —  | |||||||||
| Пользовательские характеристики | |
|---|---|
| at_ausschreibungstext-kopfzeile | Датчик учета расхода сжатого воздуха; Рабочее напряжение 19...30 DC V; PNP; M12 Разъем; Суммирующая функция |
| Аналоговый выход по току | 4...20; (масштабируемый) mA |
| Бренд | ifm electronic gmbh или эквивалент |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; (конфигурируемый) |
| Диапазон измерения | 33...10000 m³/h |
| Класс защиты | III |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4401 / 316); нерж. сталь (1.4301/304); керамика стекло обработанное; PEEK; полиэстер; FKM; алюминий анодное оксидирование; сталь гальванизированный |
| Обозначение продукции | Датчик учета расхода сжатого воздуха |
| Общее количество выходов | 2 |
| Подключение к процессу | фланец DN150 |
| Предел прочности по давлению | 16 bar |
| Применение | Суммирующая функция |
| Рабочее напряжение DC | 19...30 V |
| Соединение | M12 Разъем |
| Степень защиты | IP 65 |
| Температура измеряемой среды | 0...60 °C |
| Температура окружающей среды | 0...60 °C |
| Тип | SDG150 |
| Тип напряжения | DC |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый); аналоговый |
| Электрическое исполнение | PNP |
| материал | PBT-GF20; PC; PC; нерж. сталь (1.4301/304); FKM; Трубная секция: сталь гальванизированный |
